Le projet GrapheStellar
Abstract
GrapheStellar est un projet personnel dont la forme principale est coffre Obsidian dans lequel je peux poursuivre mon travail de documentation des cultures célestes américaines et plus particulièrement la culture Arawak (Lokono).C'est d'abord un projet que j'ai développé pour documenter les cultures célestes pour ma culture personnelle, son second objectif est d'expérimenter une Data Visualisation appliquée au champ de l'ethno-astronomie.
Noeud de départ
Je considère qu’une Culture céleste est un arbre composé des nœuds suivant : Astérisme, Objet du Système solaire (sso), Objet du Ciel profond (dso), Etoile.
De vocabulaire
J'emploie préférentiellement le mot Astérisme à la place de Constellation que je réserve pour les 88 constellations reconnues par l'UIA. Astérisme offre à mon sens une définition plus large et moins contraignante.
Stellarium

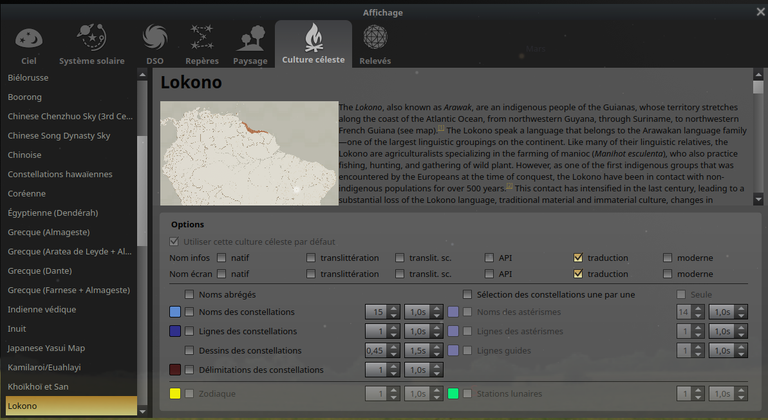

Le logiciel Stellarium ( https://stellarium-web.org ) est un logiciel libre de planétarium offrant une simulation réaliste du ciel nocturne. L'une de ses fonctionnalités est de permettre la présentation du ciel dans différentes cultures célestes.
Il en intègre, actuellement Août 2024, 57 dont 11 américaines.
Stellarium Skycultures
Le code source du logiciel est accessible sur GitHub à l'adresse https://github.com/Stellarium/stellarium. Dans l'aborescence, on note le répertoire Skycultures qui regroupe dans des dossiers individuels, la description d'une skyculture.
Chaque répertoire contient un fichier JavaScript Object Notation (JSON) accompagné d'une description en Markdown et des images dans le sous-répertoire illustrations.

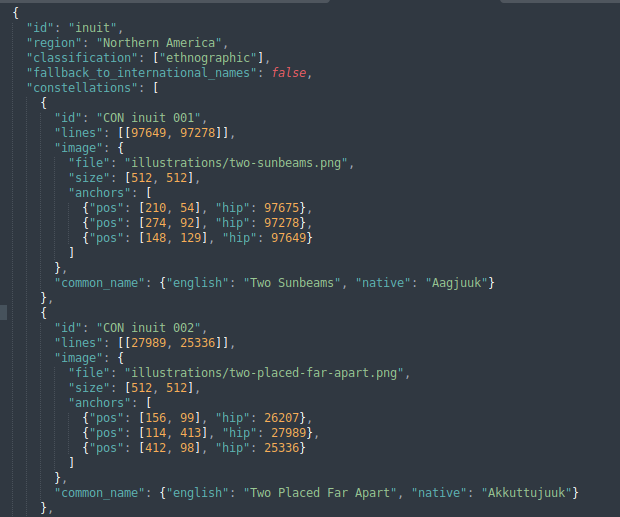

Analysons, le fichier JSON présent dans le répertoire de la culture Inuit.
Oui, je sais ! c'est moche mais ne nous arrêtons pas à si peu...
Arrêtons nous sur l'élément suivant :
{ "id": "CON inuit 001",
"lines":[[97649, 97278]],
"common_name": {"english": "Two Sunbeams", "native": "Aagjuuk"}
}
Décryptage: la constellation CON inuit 001 est composée d'une ligne tracée entre les étoiles 97649 et 97278 du catalogue Hyparcos et elle s'appelle Aagjuuk ce qui ce traduit par Two Sunbeams dans la langue de Shakespeare.

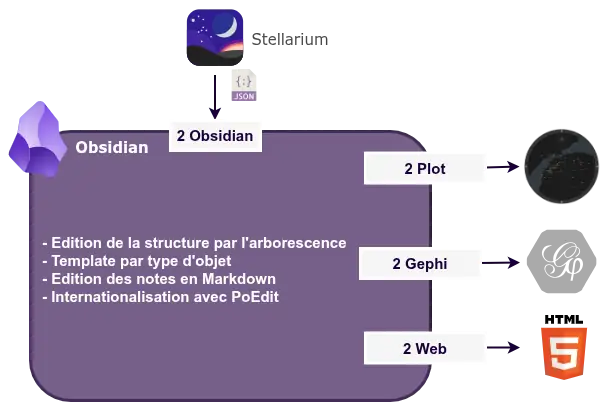

GrapheStellar
J'ai donc codé en python, un ensemble pour convertir le fichier JSON de chaque skyculture vers des formats de données compatibles avec mes chaînes de traitements.
2 Obsidian
Obsidian est une application de gestion des connaissances personnelles et un logiciel de prise de notes qui fonctionne à partir de fichiers Markdown.
Bien qu'il ne soit pas un logiciel libre, le fondement sur le format libre Markdown m'offre un découplage suffisant vis à vis de l'avenir de l'application, pour que j'en fasse mon outil quotidien.
La fonctionnalité 2 Obsidian réalise l'exportation d'un fichier source Stellarium/Skyculture vers un coffre Obsidian.
Le gain de l'approche : - Edition des fiches sur les objets de la culture - Ajout ou modification d'objet (système de template obsidian) - L’internationalisation avec l'ajout d'un répertoire projet pour PoEdit
2 Gephi
Gephi est un logiciel libre d’analyse et de visualisation de réseaux, je l’utilise pour la représentation et l’exploration du graphe des skycultures. Je produis deux types de graphe:
- le graphe synthétique qui pour une soucis de lisibilité n’intègre pas les étoiles formant des astérismes
- le graphe complet.
Dans le cet article, je vous présente ce que j'appelle l'Arbre des Cieux réalisé avec Gephi.
2 StarPlot
Le Game Changer https://starplot.dev
Starplot est une librairie python écrite par Steve Berardi qui permet de créer des cartes stellaires et des cartes du ciel. Elle permet de créer des cartes zénithales montrant l'ensemble du ciel depuis un lieu et un moment donnés, des cartes plus détaillées d'une zone, des cartes d'horizon montrant le ciel au-dessus de l'horizon à un lieu et un moment donnés, et des simulations optiques illustrant le champ de vision d'un instrument d'observation particulier (télescope, jumelles ou appareil photo, par exemple).

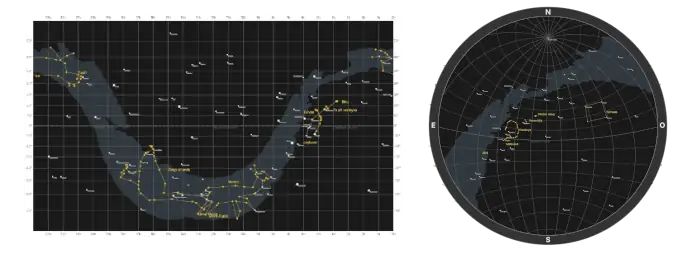

Pour le plotting dans GrapheStellar, j'ai retenu deux projections :
- Miller offrant une vue panoptique de la Culture Stellaire
- Zénithale permettant de simuler le ciel et donc la position des astérismes pour un observateur géolocalisé (lon/lat) et pour une date et heure donnée
2 Web
GrapheStellar est un projet personnel, mais j'ai souhaité le partager à travers un mini site que vous pouvez consulter à cette adresse (https://www.inimod.org/graphestellar). Le script 2 Web permet d'exporter le coffre Obsidian en html et de construire les graphes (DS3).
Résultats
Un outil de documentation

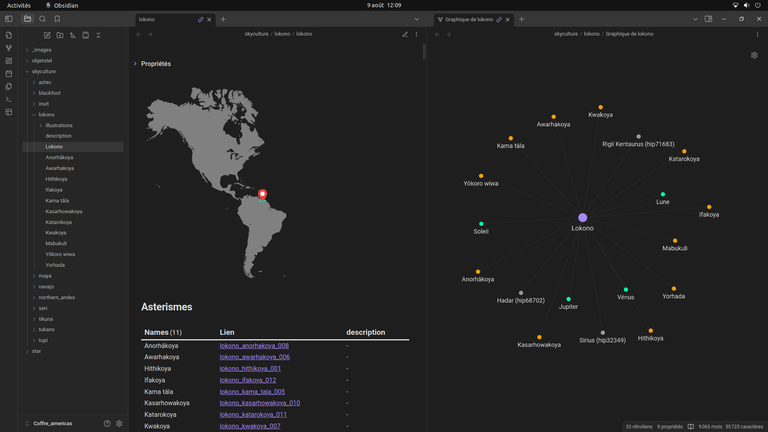

Je dispose d'un outil de documentation des cultures célestes intégré Obsidian dont je peux profiter des fonctionnalités : l'édition en MarkDown des fiches, édition de lien hypermédia entre les fiches, ect ...
En travaillant sur la culture Lokono, j'ai noté des astérismes cités dans la littérature mais pour lesquels les étoiles ont été oubliées. les Astérismes oubliés. J'ai donc rajouté cette dimension à ma description de la culture ce que Stellarium ne permet pas par biais fonctionnel. *Il n'y a rien à dessiner donc ça n'existe pas ...
Une visualisation sous forme de graphe
La représentation en arbre est efficace car on peut analyser rapidement la structure de la culture dans le cas des Lokono
- 4 Objets du système Solaire : Hadali, Wiwa kalemero, Kathi, Warhokoma
- 3 Etoiles nommées : Mali, Aleti, Yokharin
- 1 DeepSkyObject : Waya Nukuthi Bunaha
- 33 Astérismes dont 12 oubliés
Premiers enseignements
Un astérisme singleton ! : Chez les Inuit Kingulliq, est définit comme un astérisme n'ayant qu'une étoile HIP91262 (Véga), elle même nommée Kingulliq ?
Qu'est-ce à dire que ceci... ? C'est un astérisme et/ou une étoile nommée ? Ou bien, je suis face à un problème de transposition de la skyculture dans le format Json.
Réutilisation d'étoile ! : Chez les Tupi Guarani, c'est quasiment un sport national, la partage d'étoiles entre astérismes mais en vrai qui a édicté qu'on n'en avait pas le droit !
Tout le monde, ne joue pas à Relier les points, ou en tout cas, pas avec les mêmes règles
Etoile hors catalogue ! : Chez les Navaro, j'avais une étoile qui n'était pas référencée dans la base HygData.
J'ai donc dû faire évoluer mon système de recherche dans les catalogues d'étoile mais on en reparlera dans un autre article parce que c'est un sujet en soit.
12 Astérismes perdues ! : Chez les Arawak, 12 astérismes documentés dans la littérature et pour certains encore ratachés à des mythes mais dont on a oublié les étoiles...
hé bien, vous voyez ça, moi ça me fout le seum ...
