Un peu de Scipe dans votre Juice
Désolé mais il me fallait la faire, celle-là !
J'ai eu l'opportunité de participer à l'accompagnement de la tournée de médiation scientifique JUICE de la Guyane à Jupiter dans le cadre du lancement de la sonde en Avril 2023.
La conférérence Du Flipper avec les Lunes de Jupiter de Arnaud Boutonnet a été une master class en mécanique orbitale et assistance gravitationnelle.
Voyage de Juice vers Jupiter
Départ 2023, arrivé sur zone 2031.
- Allez Chewie, passe en vitesse en lumière !
- Non mais tu as les neurones grillés par la Carbonite Han ! On va faire du flipper avec les lunes de Tatooine, comme d'hab ...
Personne ne serait allé voir le film, ça aurait été long, beaucoup trop long ....

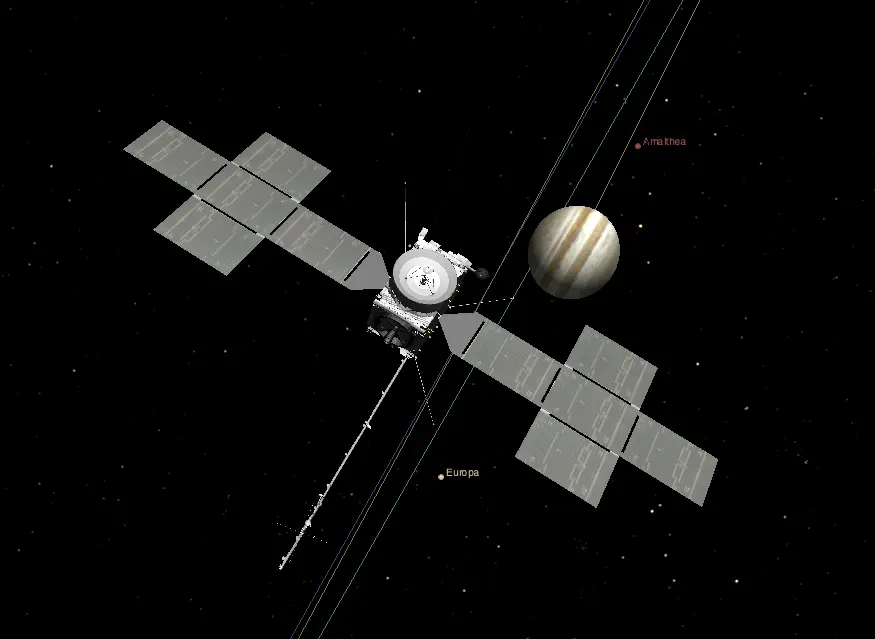

Cette animation du voyage de Juice vers Jupiter a été réalisé avec le logiciel Cosmographia et le plugin Juice qui embarque les données de la mission.
Cosmographia est outil utilisé pour visualiser en 3D des éphémérides, des trajectoires et des orientations des engins spatiaux. Il permet d'intégrer le modéle 3D des objets : sondes, planètes, astéroïdes qui peut être réalisé avec Blender ou tout autre logiciel de modélisation. Autant dire, que vous pouvez suivre une mission ainsi que les champs de vision et l'orientation des instruments.
Un peu de SCIPE ...
Le plugin Juice pour Cosmographia est package qui ajoute des fonctionnalités, permettant une visualisation de la trajectoire et le pointage des instruments de JUICE grâce aux données de mission au format Space Planet Instrument C-matrix Events (SPICE).
SPICE est un SKD développé par le Navigation and Ancillary Information Facility (NAIF) de la NASA au sein du JPL. Il est utilisé pour préparer les missions et analyser des observations faites par un engin spatial.
Bon si vous voulez mettre plus de Scipe dans votre vie, il y a un cours sur le site du NAIF, mais je préviens c'est du Brutal !
Tips pour l'installation
L'installation du plugin n'est pas très complexe et est documentée ici. Il y a une étape cruciale qui est la configuration des métakernels du plugin.
En résumé, vous aurez quatre étapes à suivre :
- Installer Cosmographia
Cas : /home/<user>/bin/Cosmographia/cosmographia-4.2/
Télécharger le plugin Juice et le mettre dans la racine de Cosmographia
Cas : /home/<user>/bin/Cosmographia/cosmographia-4.2/juice_plugin
Télécharger avec Git les kernels de la mission Juice
mkdir ~/bin/Cosmographia/Data
cd ~/bin/Cosmographia/Data
git clone --depth 1 https://s2e2.cosmos.esa.int/bitbucket/scm/spice_kernels/juice.gitLes kernels sont installés dans le répertoire /home/<user>/bin/Cosmographia/Data/juice
Configurer les métakernels du Plugin Juice
Dans /home/<user>/bin/Cosmographia/cosmographia-4.2/juice_plugin/kernels/ , il y a 6 fichiers de MétaKernels
- metakernel_20250922T163659.mk
- metakernel_20250923T043742.mk
- metakernel_20250923T044023.mk
- metakernel_20250925T164632.mk
- metakernel_20251003T112213.mk
- metakernel_20251004T115519.mk
Dans chacun d'entre eux, il faut remplacer
PATH_VALUES = ( '..' )
par
PATH_VALUES = ( '/home/<user>/bin/Cosmographia/Data/juice/kernels' )Après le lancement de Cosmographia, vous faites " Run Script " en chargeant le script python juice.py placé dans /home/<user>/bin/Cosmographia/cosmographia-4.2/juice_plugin/plugin/

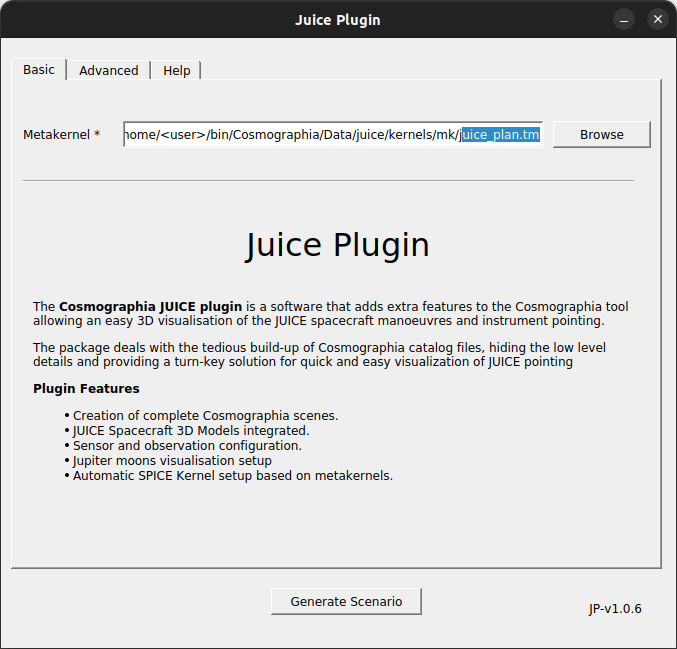

L'interface vous demande alors de charger un Métakernel, je vous recommande de prendre juice_plan.tm dans /home/<user>/bin/Cosmographia/Data/juice/kernels/mk
J'ai quelques messages d'erreur après la génération du scénario mais ils ne sont pas bloquant.

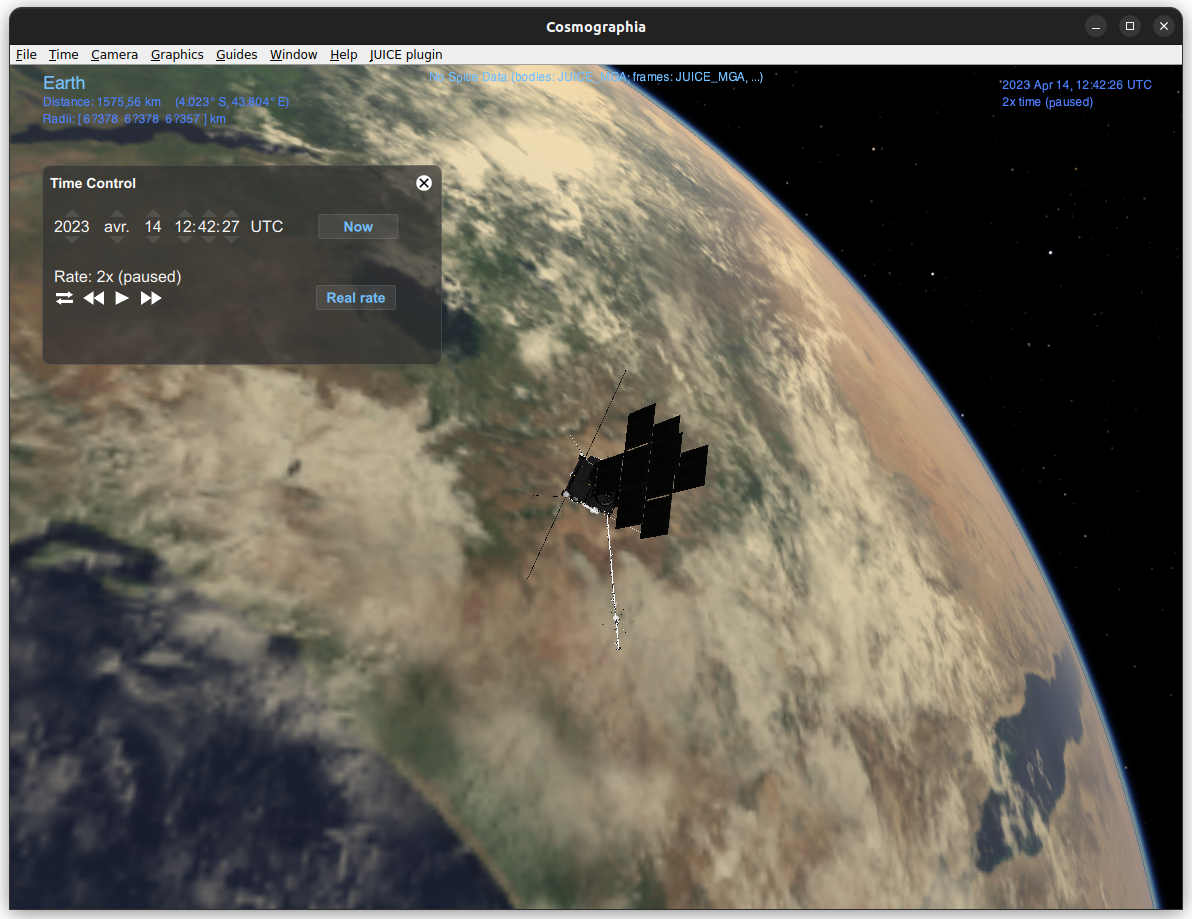

Ensuite dans l'interface, vous vous placez le 14 Avril 2023 vers 12:42:20 et tada !
Petit kiffe à 12:52:13, on voit la simulation du déploiement des panneaux solaires.
